Reverse Engineering Prozess

Unsere drei Kernkompetenzen kommen zum Zug

Reverse Engineering: Letztens standen wir der Herausforderung gegenüber, bei einem Dieselmotor die Befestigungspunkte zu eruieren, um anschliessend herausfinden zu können, wo die Anschlagspunkte sind.

So konnten wir gleich unsere drei Kernkompetenzen einsetzen:

3D Laserscanning, 3D Konstruktion und 3D Verarbeitung.

Schritt 1

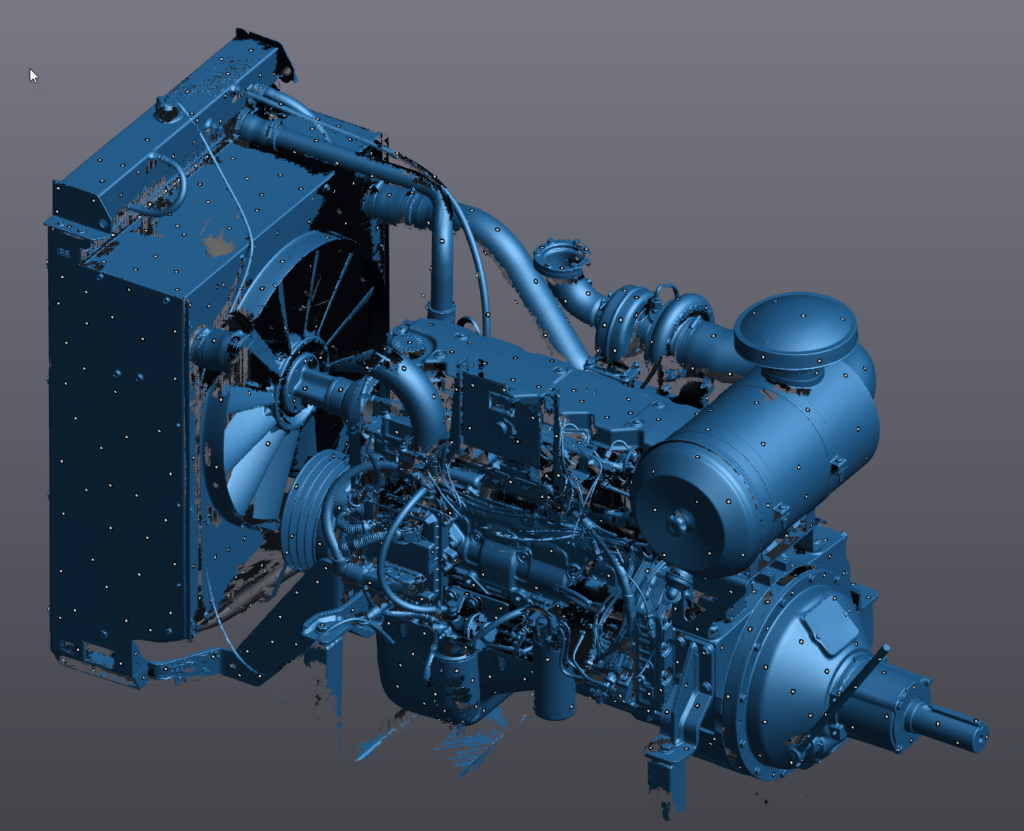

Zunächst haben wir mit dem 3D Laserscanner von Creaform den Motor aufgenommen. So bekamen wir bereits ein sehr genaues Model mit einem sehr hohen Detaillierungsgrad.

Schritt 2

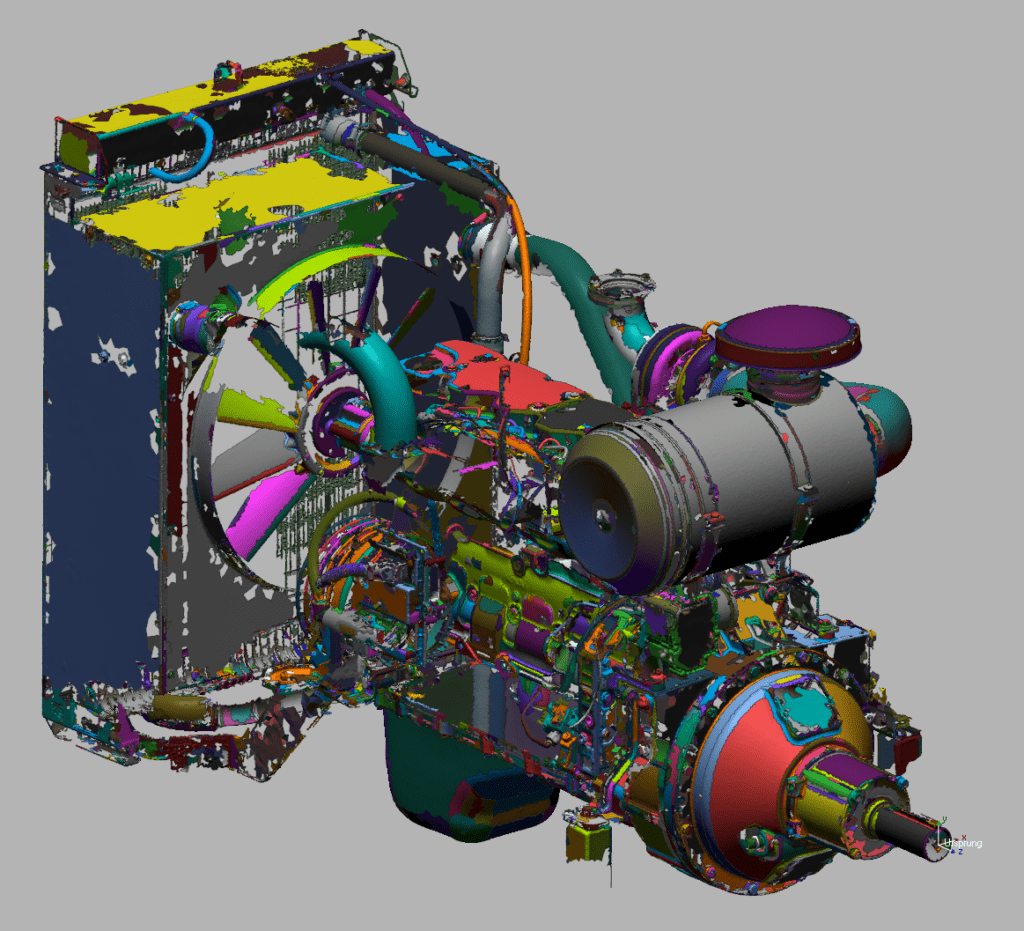

Um das Modell unserem CAD System, SOLIDWORKS, übergeben zu können, haben wir im Design X parametrische Skizzen erstellt.

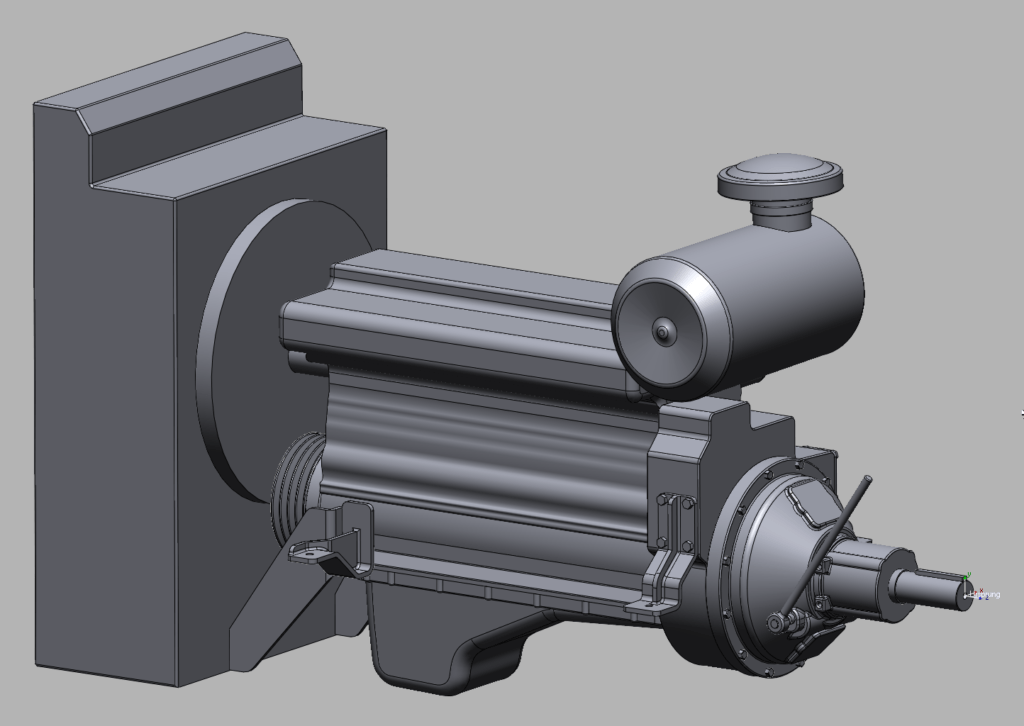

Diese wurden anschliessend mit bekannten 3D CAD Funktionen wie Austragen, Rotation, Sweep und Loft in ein parametrisches Modell überführt.

Schritt 3

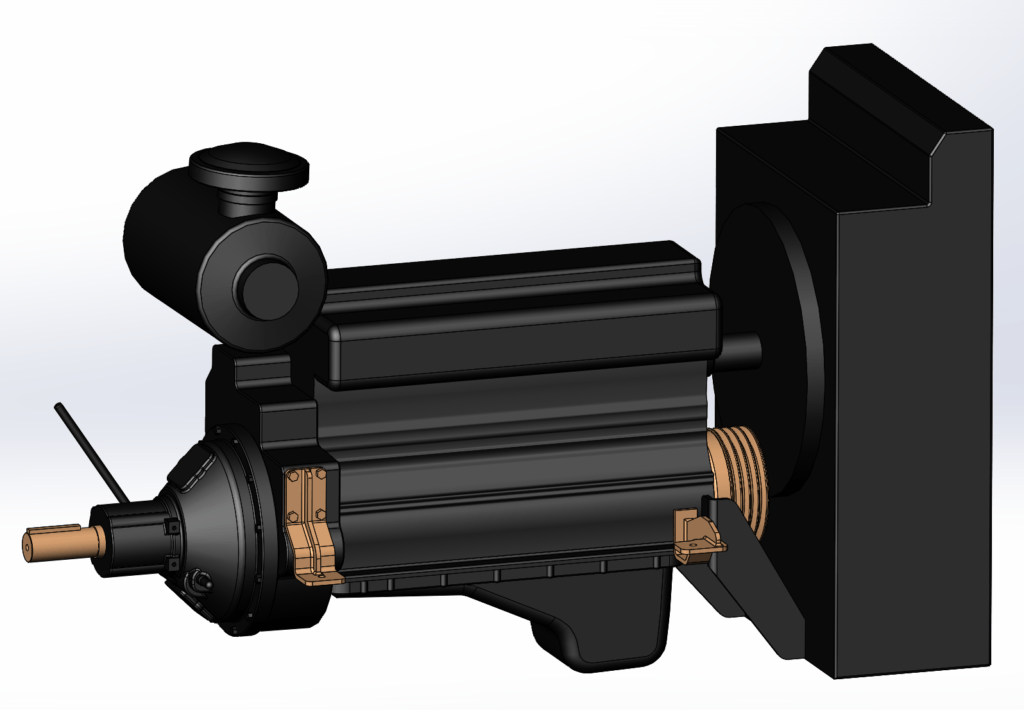

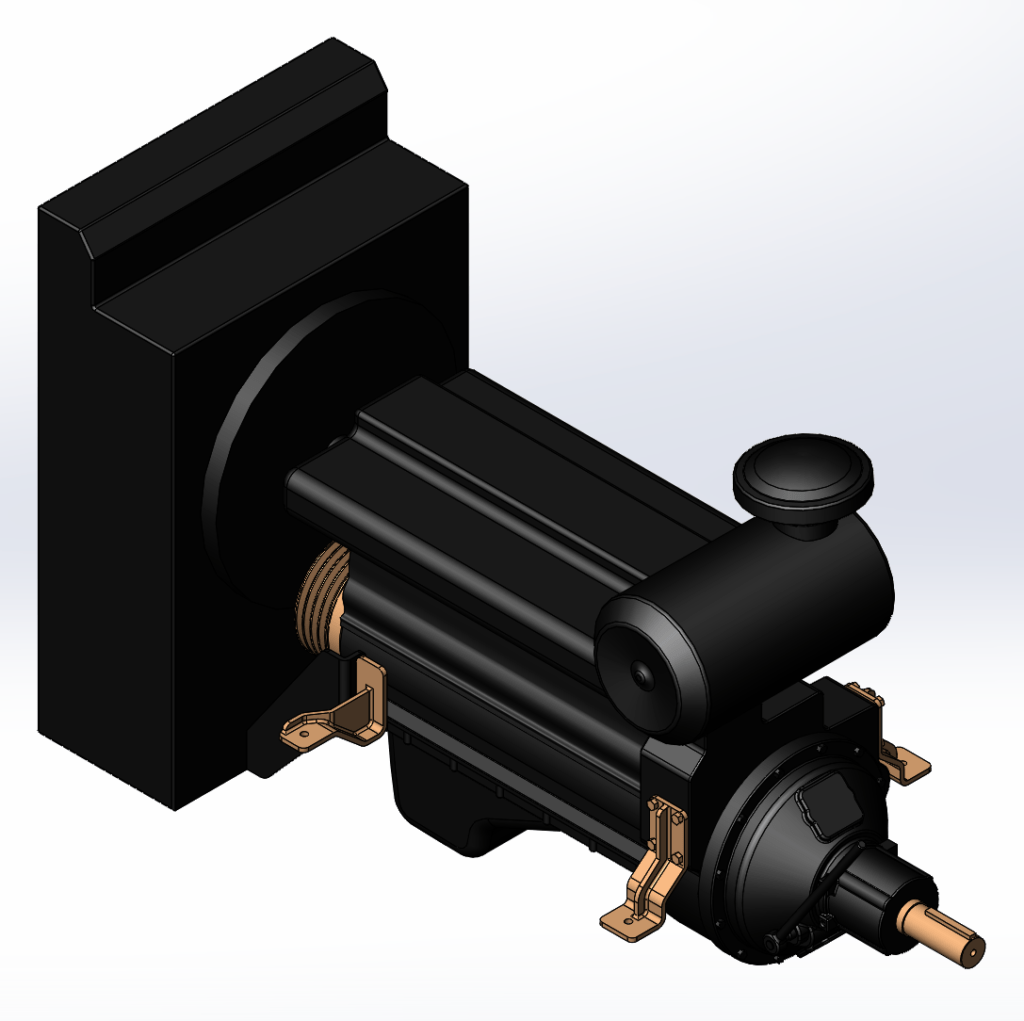

Nachdem das Modell eine ausreichende Reife erreichte, wurde es mit der im Design X definierten Parametrik letztendlich an SOLIDWORKS übergeben.
